Réaliser soi-même son chauffe-eau solaire

  Le meilleur prix pour votre projet en demandant gratuitement 5 devis

Vous vous sentez l’âme d’un créateur.

Vous avez de sérieuses connaissances en menuiserie, en usinage, en soudure et en plomberie.

Vous êtes un bricoleur né.

Alors rien ne vous empêche de vous lancer dans la réalisation de votre chauffe-eau solaire, vous ferez sûrement des économies !

Mais sachez aussi que vous ne pourrez prétendre aux aides de l’Etat, des régions et au crédit d’impôt. C’est alors un choix.

Fabriquer ses capteurs solaires plans

Il est possible de fabriquer ses panneaux solaires plans.

Ils n’auront pas les performances aussi pointues des capteurs proposés aujourd’hui sur le marché, mais ils fonctionneront très bien et suffisamment pour produire toute ou une partie de votre eau chaude.

Un capteur plan est constitué d’un coffre isolé dans lequel est placé un absorbeur faisant circuler le fluide à réchauffer, sous un vitrage qui, en isolant la lame d’air au-dessus du panneau, permet de garder la chaleur et d’assurer un bon rendement.

Les matériaux qu’il vous faut :

  • Du bois ou de l’aluminium pour le cadre.
  • Une plaque de cuivre ou d’aluminium pour fixer le serpentin.
  • Du tube de cuivre recuit pour le serpentin (absorbeur).
  • De la laine de roche pour l’isolant.
  • De la peinture noire résistante à la chaleur.
  • Une plaque de verre.

La fabrication :

  • Fixez le cuivre recuit sur la plaque d’aluminium ou de cuivre en veillant à faire des courbes propres (pas de plis, pas d’écrasement) pour constituer un serpentin.
  • Construisez un coffre en bois ou en aluminium dans lequel vous placez l’isolant.
  • Installez le serpentin.
  • Recouvrez de peinture noire la plaque de cuivre ou d’aluminium.
  • Fermer le coffre avec une plaque de verre.

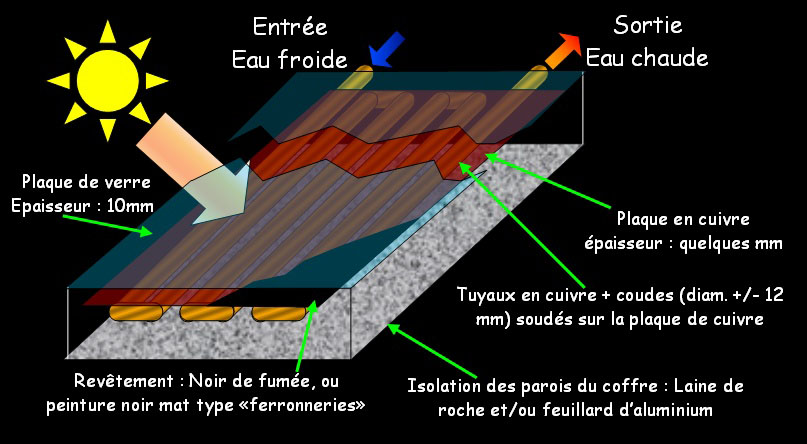

Un capteur plan artisanalUn capteur plan artisanal

Fabriquer son chauffe-eau solaire

Une fois votre capteur ou vos capteurs réalisés, vous pouvez les installer sur le toit en veillant à ne pas détériorer l’étanchéité de votre couverture en fixant les pattes de support.

Raccordez vos capteurs avec des tuyaux de cuivre qui vont rejoindre le ballon d’eau chaude.

Vous pouvez récupérer votre cumulus électrique comme ballon de stockage.

Sur le circuit primaire d’arrivée d’eau froide aux capteurs, installez une pompe de circulation (à moins que vous fonctionnez par thermosiphon si vous êtes en région hors gel), et alimentez-la par une sonde de température fixée dans le capteur.

N’oubliez pas d’ajouter un vase d’expansion.

Dans le cumulus électrique, remplacez la résistance électrique par un serpentin que vous fabriquez avec du tube de cuivre recuit et que vous raccordez au circuit de sortie des capteurs, d’un côté, et au circuit qui va à la pompe de circulation, de l’autre.

Il ne vous reste plus qu’à préparer un mélange d’eau et d’antigel pour remplir le circuit des capteurs, raccorder le ballon de stockage à l’eau froide et au circuit qui alimente les points de puisage et observer le démarrage de votre chauffe-eau solaire.

L’autre alternative possible

Vous voulez faire votre chauffe-eau solaire vous-même, mais vous ne vous sentez pas de construire les capteurs et le ballon.

Vous pouvez alors acquérir la surface de panneaux solaires thermiques, un ballon de stockage et une pompe chez un revendeur.

Vous vous contentez de faire le montage vous-même en fixant les capteurs sur le toit (ou au sol sur un châssis), et en raccordant les circuits de plomberie entre les capteurs et le ballon.

Cette solution sera un peu plus coûteuse, mais vous économiserez sur la main d’œuvre.

Vous n’aurez pas le droit aux aides et au crédit d’impôt mais vous aurez la satisfaction d’avoir créé votre chauffe-eau solaire.

En conclusion

Dans le principe, un chauffe-eau solaire est un dispositif assez simple de fonctionnement, surtout de type monobloc ou à thermosiphon, mais seulement si vous êtes en région hors gel (petits veinards dans les DOM-TOM), et il est donc tout à fait possible de le créer soit même.

L’inconvénient : votre système ne sera pas agréé et vous ne bénéficierez d’aucune aide.
