Où installer le ballon solaire de stockage ?

  Le meilleur prix pour votre projet en demandant gratuitement 5 devis

L’emplacement du ballon de votre chauffe-eau solaire est non seulement une question primordiale pour obtenir un bon rendement de son installation, mais aussi un sujet qu’on passe souvent à la trappe.

On installe le ballon là où il y a de la place : sous les combles, au sous-sol, dans le garage, dans la chaufferie.

S’il doit y avoir une règle, cette règle essentielle est de réduire autant que possible la distance entre les capteurs et le ballon, mais également entre le ballon et les différents points de puisage dans la maison.

Pourquoi réduire les distances capteurs ballon ?

Plus le ballon de stockage de l’eau chaude est éloigné des panneaux solaires, et plus les pertes thermiques seront importantes le long du circuit.

Au démarrage le matin, ou lorsque le soleil est voilé, il faudra réchauffer une plus grande quantité de fluide caloporteur, ce qui va ralentir l’activité d’une production efficace d’eau chaude, parfois jusqu’à une dizaine de minutes.

Cela peut être particulièrement limitant, lors des journées de demi saison (printemps, automne), où l’ensoleillement est parfois très intermittent.

Dans le cas d’une installation à thermosiphon, le ballon devra impérativement se trouver plus haut que les capteurs qui, étant sur le toit, ne laissent que peu de marge de manœuvre pour placer le stockage dans les combles.

Dans ce cas précis, on veillera à placer les capteurs le plus bas possible, vers le bord du toit, et l’on accrochera le ballon sur un support dans le haut des combles (possible dans le cas d’un toit pentu).

Un toit avec peu de pente ne sera pas un bon support pour un chauffe-eau de ce type.

Avantage de cette installation, la distance entre les capteurs, et le ballon, sera assez courte.

Dans le cas d’une installation à autovidange, c’est l’inverse qui se produit, le ballon doit être plus bas que les capteurs.

Là encore, c’est possible de mettre le ballon dans les combles si le toit est pentu (en plaçant les capteurs sur le haut du toit), impossible pour un toit avec peu de pente.

Dans ce cas on installera le ballon dans un local de la maison, mais la distance du circuit des capteurs au ballon sera plus longue.

Si vous habitez dans les Dom-Tom ou dans un pays chaud qui ne connaît pas le gel, vous n’aurez plus le souci de la distance du circuit entre les capteurs et le ballon, en investissant dans un chauffe-eau solaire monobloc (le ballon est fixé sur le haut des capteurs).

Pourquoi réduire les distances ballon points de puisage ?

En pensant bien le circuit de distribution de l’eau chaude du logement et en évitant une trop grande distance, vous limiterez le temps d’attente de l’eau chaude au robinet (le temps d’évacuer toute l’eau refroidie dans les tuyaux, et vous éviterez de faire entrer une trop grande quantité d’eau froide à réchauffer dans le ballon (il entre dans le ballon la même quantité d’eau que vous puisez).

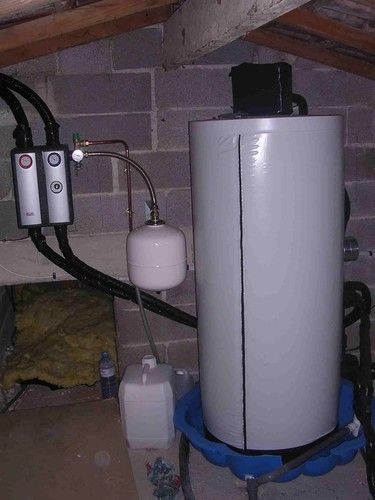

Le ballon dans les combles quand c’est possible, réduit la distance du circuit aux capteursLe ballon dans les combles quand c’est possible, réduit la distance du circuit aux capteurs

Résumé des bons choix pour l’installation du ballon ?

  • A chaque fois que c’est possible, installer le ballon dans les combles pour le protéger du gel et réduire la distance avec les capteurs.
  • Si vous devez installer le ballon dans une chaufferie (idéal pour moins de déperdition, le local étant à une température plus chaude l’hiver), penser à isoler le circuit de tuyaux venant des capteurs avec une gaine calorifuge épaisse.
  • Quand le ballon est dans un local de la maison, à distance des capteurs, faites toujours passer les tuyaux par l’intérieur du bâtiment, même isolés avec une gaine calorifuge, vous gagnerez encore sur les déperditions.

En conclusion

La position du ballon de stockage dans une installation solaire n’est pas à prendre à la légère.

Vous pouvez gagner quelques degrés en dessinant le circuit au plus court.
